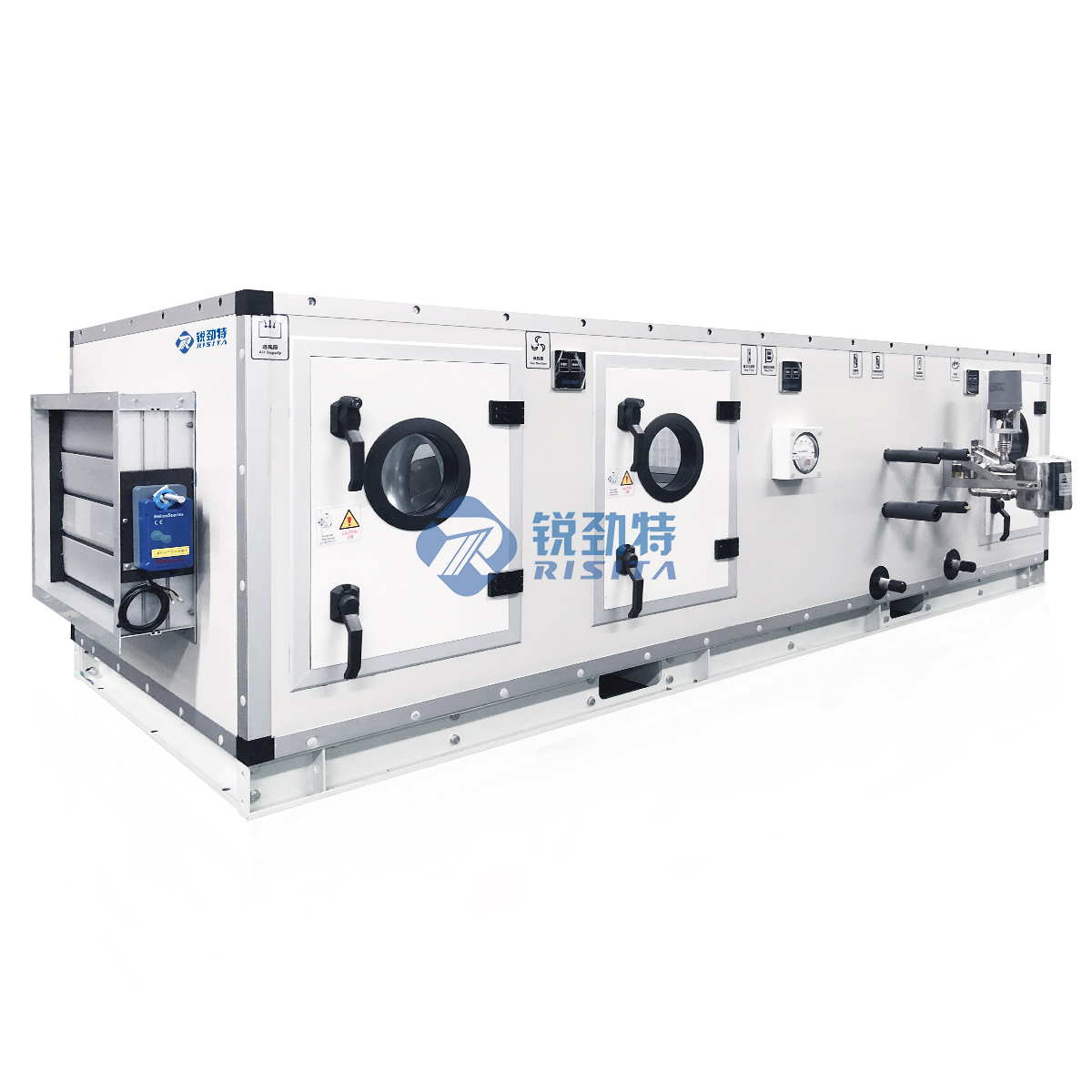

Unidade de ar condicionado combinada - Produtos

Perfis de liga de alumínio de alta precisão combinados com materiais plásticos de isolamento térmico de alta resistência formam uma estrutura de ponte composta tridimensional perfeita, de ruptura a frio, sem condensação alguma. O design de múltiplas vedações entre os painéis garante a excelente estanqueidade da caixa. Os painéis do gabinete são fixados com parafusos embutidos, o que torna a montagem extremamente fácil e podem ser desmontados e montados repetidamente. Não há parafusos expostos na parte externa da caixa, o que a torna lisa e bonita.

Gabinete

Uma estrutura de intertravamento exclusiva é formada entre os painéis do gabinete, que combina a alta resistência da estrutura de estrutura tradicional com a conveniência de instalação da estrutura de modelo.

Perfil Inteligente

Perfis de liga de alumínio de alta precisão são combinados com materiais plásticos de isolamento térmico de alta resistência para formar uma estrutura de ponte fria composta tridimensional perfeita, sem absolutamente nenhuma condensação.
Os múltiplos designs de vedação entre os painéis garantem a excelente estanqueidade da caixa.
O painel do gabinete é fixado com parafusos embutidos, o que torna a montagem extremamente fácil e pode ser desmontado e montado repetidamente.
Não há parafusos expostos na parte externa da caixa, o que a torna lisa e bonita.

painel

O novo painel de isolamento de dupla camada sanduíche composto é formado por chapa de aço colorida espumante, chapa galvanizada e material de isolamento de poliuretano rígido intermediário. A estrutura usa tiras de borda de placa de PVC para separar a ponte fria entre a chapa de dupla camada e o perfil de alumínio.

Tem bom desempenho em isolamento térmico, isolamento acústico, prevenção de incêndio, resistência, vida útil e limpeza.
Coeficiente de transferência de calor do painel K≤0,03W/m2·K.
O desempenho de proteção contra incêndio do painel atende aos requisitos do grau de proteção contra incêndio CSTBM1.
As portas de inspeção de pressão positiva e negativa de unidades com grande volume de ar, alta pressão de ar e tamanho grande adotam tecnologia de vedação de pressão de ar, que tem o efeito de ficar mais firme à medida que a pressão aumenta.
O painel e os perfis de alumínio são instalados em um design integrado, o que torna o corpo da caixa mais forte, suave e hermético.
Desempenho de isolamento acústico do painel (valor de teste R = △L × 10 log S/A, onde △L = a diferença no nível de pressão sonora no lado da parede, dB (A); S = a área da superfície da parede da caixa, m²; A = a área de absorção sonora da sala de teste, m²)

Seção de umidificação

Existem vários umidificadores para escolher:

Umidificador de vapor seco com umidificação isotérmica, feito todo de aço inoxidável, resistente à corrosão, pequeno em tamanho, fácil de instalar, umidificação limpa, alta eficiência de umidificação, com opções elétrica e manual. Adequado para ocasiões de umidificação com fonte de vapor.
Umidificador de eletrodo: use energia CA para processar diretamente água da torneira para produzir vapor limpo, controle por microcomputador, com dois modos de controle: regulação proporcional e regulação da quantidade do interruptor. Adequado para ocasiões de umidificação de processo sem fonte de vapor.
Umidificador de evaporação (película úmida): Ele usa material de película úmida para absorver umidade. O fluxo de ar passa pela película úmida e a umidade evapora e vaporiza. Ele tem um efeito de lavagem e filtragem no ar e também pode ser usado como um defletor de água. Pode ser utilizado fornecimento direto de água ou circulação de água.
Umidificador de spray de alta pressão: pressurize a água da torneira e depois a atomize através de um bico, produzindo pequenas gotas que evaporam e umidificam o ar. Ao selecionar um umidificador de spray de alta pressão, a eficiência de umidificação deve ser considerada, que geralmente é de 40 a 50%.

Seção de redução de ruído

Dependendo dos diferentes requisitos de uso e das características do ruído do ventilador, dois métodos podem ser usados: silenciador de placa microporosa ou placa perfurada com algodão absorvente de som integrado. Quando o fluxo de ar passa pela placa perfurada com silenciador de algodão absorvente de som integrado, ele tem um bom efeito de silenciamento em ruídos de média e alta frequência. O silenciador de placa microporosa tem um interior oco e é projetado e fabricado usando o princípio de absorção sonora de ressonância na física. Ele tem as vantagens de ser livre de poluição e à prova de umidade, e tem um efeito silenciador eficaz em ruídos de baixa frequência e alguns ruídos de média frequência. A seção do silenciador é dividida em silenciador de ar de retorno e silenciador de ar de suprimento.

Introdução à estrutura da unidade e características de desempenho - filtragem e purificação

Segmento de filtro

A massa por unidade de área, resistência, propriedades mecânicas, características antiestáticas, higroscopicidade, retardância de chama e eficiência de filtragem dos filtros primários e de média eficiência estão em conformidade com GB/T14295-2008, e os filtros de alta eficiência estão em conformidade com outras normas nacionais relevantes.

Categoria:

——Filtro primário, tipo placa e tipo saco estão disponíveis, o material do filtro é fibra química e tecido não tecido.

- Filtro de eficiência média, disponível em tipo placa, tipo saco e tipo plissado denso, o material do filtro é fibra química, tecido não tecido ou fibra de vidro.

一一Filtro de eficiência sub-alta, tipo saco e tipo plissado denso estão disponíveis, o material do filtro é fibra de vidro.

——Filtro de alta eficiência, com tipo plissado denso e tipo caixa de grande volume de ar disponível, o material do filtro é fibra de vidro.

Purificação eletrônica

Remoção de poeira e purificação

Ionize as partículas suspensas no ar que passam pelo campo elétrico de purificação e use o campo eletrostático de alta voltagem para fazer com que todas as partículas suspensas no ar (tão pequenas quanto 0,01 mícron) sejam carregadas positivamente e, então, rapidamente adsorvidas pela placa coletora de pó para atingir o objetivo de remoção e purificação eficientes de pó. A eficiência de remoção de poeira única é superior a 98,9%.

Esterilização e purificação

O eletrodo de descarga gera plasma sob alta voltagem, que destruirá rapidamente e matará completamente os núcleos de bactérias, vírus, ácaros e outros microrganismos no ar. As substâncias residuais são sinterizadas e adsorvidas pela placa coletora de pó ao mesmo tempo. A taxa de esterilização é tão alta quanto mais de 99%, o que impede completamente que bactérias, vírus e vírus infecciosos se propaguem e se espalhem pelo sistema de ar condicionado central e elimina completamente a infecção cruzada. A eficiência de esterilização é superior a 95% em uma única passagem.

Seção de adsorção de carvão ativado

Função de absorção de odores e desodorização super forte

A seção funcional tem um filtro de carvão ativado embutido. O carvão ativado é uma partícula de carvão muito fina com uma grande área de superfície, e há buracos ainda mais finos nas partículas de carvão - capilares. Este capilar tem uma forte capacidade de adsorção e, devido à grande área de superfície das partículas de carbono, pode entrar em contato total com o gás (impurezas). Quando o gás (impurezas) atinge o capilar, ele é adsorvido e tem um efeito de purificação.

Absorve formaldeído, benzeno, gases orgânicos nocivos TVOC

Introdução à estrutura da unidade e características de desempenho - sistema de ventilador

Sistema de ventilador

O ventilador é um ventilador centrífugo de entrada dupla, largura dupla, inclinado para frente ou para trás, que passou por rigorosos testes de equilíbrio estático, equilíbrio dinâmico e equilíbrio dinâmico integral, e a precisão do equilíbrio não é inferior ao padrão IS01940-G4.0.

O ventilador adota rolamento de luva cônica para reduzir o problema de vibração causado por rolamentos de travamento excêntricos gerais. Todos os rolamentos utilizados são de marcas importadas e sua vida útil, sob condições de trabalho projetadas, é de mais de 75.000 horas.
Todos os ventiladores passaram pela certificação de desempenho do produto da autoridade americana AMCA para garantir a alta confiabilidade dos ventiladores. ●Toda a máquina possui baixo ruído de funcionamento, alta eficiência, estrutura sólida e desempenho estável.
Use software de seleção CAD profissional para otimizar o projeto a fim de obter bom ponto de trabalho, eficiência e nível de ruído.
Há uma grande variedade de produtos disponíveis para escolher, que podem atender amplamente aos diferentes requisitos de volume e pressão de ar em diferentes ocasiões.
O ventilador pode ser selecionado entre ventilador sem voluta, ventilador EC, ventilador tipo asa, ventilador de conexão direta e ventilador de entrada única.

Motor

O motor é um motor assíncrono trifásico totalmente fechado, refrigerado a ar, de marca bem conhecida, com grau de proteção IP54 (opcional IP55) e isolamento classe F, que oferece maior confiabilidade e vida útil.
O motor adota design otimizado, tem maior eficiência e pode produzir um efeito considerável de economia de energia.
A vida útil do rolamento sob as condições de trabalho projetadas é superior a 75.000 horas.
A fonte de alimentação padrão é 380 V/3 P/50 Hz.
O motor pode ser selecionado como motor de velocidade única de 2 polos, 4 polos, 6 polos, motor de velocidade dupla, motor de três velocidades e motor de conversão de frequência especial.

Transmissão

Equipado com polia de manga cônica, é processado com precisão, tem bom desempenho de equilíbrio dinâmico e estático e é fácil de desmontar e montar.
Correia triangular em forma de V, com maior flexibilidade e área de contato, movimento ascendente da camada de tensão, eficiência de transmissão ≥ 90%, grande potência de transmissão, alto número de rotações flexíveis, maior vida útil e pode suportar maior pré-carga.

O ventilador e o motor são instalados em uma base em forma de C e podem ser ajustados tanto na direção longitudinal quanto transversal para tornar o paralelismo dos eixos duplos e polias mais alto e o acionamento por correia mais suave.

Introdução à estrutura da unidade e características de desempenho - troca de calor

Trocador de calor --- serpentina de água fria, serpentina de água quente, serpentina de vapor, serpentina do evaporador, serpentina do condensador, serpentina de recuperação de calor

Todas as bobinas são otimizadas e projetadas por meio de software profissional de engenharia térmica. Elas podem não apenas atender aos requisitos de condições de trabalho típicas com bom desempenho, mas também ser especialmente projetadas e fabricadas de acordo com as necessidades reais dos clientes para atender às condições de trabalho específicas de diferentes usuários com boa eficiência.

A estrutura principal da bobina de alta eficiência:

(1) Os tubos de cobre escalonados conectados em série com aletas de alumínio em forma de estrela/venezianas fornecem perturbação suficiente do lado do ar e alta eficiência de transferência de calor, ao mesmo tempo que reduzem a resistência do lado do ar.

(2) O flangeamento secundário e a expansão mecânica de interferência fazem com que as aletas e os tubos de cobre fiquem em contato próximo, reduzindo a resistência à transferência de calor.

(3) O esquema de projeto de otimização do processo de loop leva em consideração tanto a maior eficiência de transferência de calor do lado do líquido quanto a menor resistência do lado do líquido. (4) Uma variedade de espaçamentos de painéis e combinações de fileiras de tubos podem atender a uma ampla gama de necessidades de resfriamento e aquecimento.

Quando forem necessárias resistências anticorrosivas e a ácidos e álcalis, recomenda-se o uso de chapas revestidas de alumínio ou cobre, e a eletroforese também é uma opção.
Além de serpentinas de água fria, serpentinas de água quente e serpentinas de vapor também estão disponíveis.
Todas as bobinas foram submetidas a um teste de vazamento de pressão de ar de 2,5 MPa.
Grande diferença de temperatura no lado líquido: O design da bobina com baixo fluxo, alta circulação e grande fileira de tubos pode ser amplamente utilizado em sistemas de armazenamento de gelo, salmoura e etilenoglicol. A faixa de diferença de temperatura aplicável no lado líquido é: 5~12℃, 3~12℃, 6~15℃.
Grande diferença de temperatura no lado do ar: refrigeração de temperatura total graduada, grande fluxo, alta densidade, design de serpentina de várias fileiras, pode ser amplamente utilizado para refrigeração de ar fresco, refrigeração e desumidificação e necessidades de resfriamento rápido de pequeno fluxo.
Os tubos de entrada e saída da bobina fornecem tipos de interface opcionais, como rosca externa (padrão), flange ou tipo de ranhura de braçadeira.
Quando a velocidade do vento excede 2,5 m/s, uma placa de retenção de água com ranhuras de gancho corrugadas multidobradas pode ser configurada. Quando a velocidade do vento é de 3,5 m/s, o fluxo de água é ≤0,31 g/kg de ar seco.
O processo do circuito é projetado de acordo com o princípio de autodrenagem por gravidade, o que pode atingir drenagem e anticongelamento no inverno.

Aquecedor

Serpentina de vapor opcional, serpentina de água quente, serpentina de recuperação de calor, tubo de aquecimento elétrico com aletas, queimador ou tubo de aquecimento elétrico PTC, etc.

bacia

O reservatório de água do fundo adota uma estrutura antibacteriana seca exclusiva de grande declive, que pode inibir efetivamente a retenção de esgoto e o crescimento bacteriano.
O reservatório de água do meio é usado nas serpentinas duplas conectadas em paralelo para evitar grande acúmulo de água na serpentina inferior, melhorando assim a eficiência de troca de calor das serpentinas duplas.

A porta de drenagem da bacia é fornecida com rosca externa direta, e o dispositivo de vedação de água externo (opcional) pode garantir uma drenagem suave sem transbordamento.

Todas as bacias passaram no teste de vazamento para garantir que não haja risco de vazamento.

Introdução à estrutura da unidade e características de desempenho - recuperação de calor

Unidade de recuperação de calor rotativa

Enrolamento geral + estrutura de raio fixo, a estrutura é firme e estável, pode operar com segurança na faixa de -40℃~120℃, a vida útil pode chegar a mais de 15 anos e pode ser limpa com ar de alta pressão, água, vapor, solução, etc.
A taxa de recuperação de calor pode atingir até 80% ou mais com pouca perda de pressão.
A recuperação total de calor e a recuperação de calor sensível podem ser selecionadas de acordo com as necessidades, e a série de produtos é completa.
A velocidade de rotação do trocador de calor rotativo é controlada uniformemente em 10~12 rpm.
O núcleo da roda é feito de liga especial de alumínio, que possui alto coeficiente de transferência de calor, resistência ao cloro, resistência à corrosão e longa vida útil.
É utilizada folha de alumínio espessada, com várias alturas de ondulação para escolher, e o núcleo da roda em forma de favo de mel é um triângulo equilátero.
O impulsor tem alto desempenho de vedação. Ele adota escovas duplas à prova d'água resistentes ao desgaste, além de estrutura de camada intermediária de borracha e plástico, a superfície do impulsor tem alta planura, vedação firme e baixa taxa de vazamento de ar. Ao adicionar ventiladores de limpeza dupla, a taxa de ar misto pode ser controlada em até 1%.
Motor de transmissão, lubrificação vitalícia, livre de manutenção, não há necessidade de adicionar óleo lubrificante, grau de isolamento é F, grau de proteção é IP54.
A correia de transmissão possui um dispositivo de autotensionamento, portanto não há necessidade de ajustar o comprimento da correia com frequência.

Unidade de recuperação de calor de placas

O ar fresco e o ar de exaustão passam por troca de calor no trocador de calor de placas e aletas. De acordo com os diferentes materiais do trocador de calor, ele pode ser dividido em trocador de calor sensível e trocador de calor total. A eficiência de recuperação de calor pode atingir mais de 60%.
O trocador de calor de placas e aletas é instalado estaticamente, o que facilita a disposição dos canais de fluxo de ar dentro do equipamento para reduzir o tamanho de toda a máquina.
Ventilação bidirecional entre áreas internas e externas, com substituição igual de ar fresco e ar poluído. A operação de pressão positiva e negativa pode ser alcançada de acordo com os requisitos do cliente. O ar fresco e o ar de exaustão são completamente separados para evitar completamente a contaminação cruzada.

Dispositivo de recuperação de calor de mídia intermediária

O meio intermediário (geralmente água ou solução de etilenoglicol) flui nos trocadores de calor intermediários localizados nos sistemas de ar fresco e de exaustão, respectivamente, e é trazido para o ar fresco através do ar frio (quente) no ar de exaustão. É usado em sistemas de ar condicionado com pequenas diferenças de temperatura para recuperar calor sensível, e a eficiência de recuperação de calor é de cerca de 50%.

Dispositivo de recuperação de calor de tubo de calor

O dispositivo de recuperação de calor do tubo de calor é um elemento de troca de calor que usa a mudança de fase do fluido de trabalho (como amônia, Freon, etc.) para transferir calor. O dispositivo de recuperação de calor do tubo de calor tem uma estrutura compacta e adota um design totalmente fechado, com alta eficiência de recuperação de calor e sem perda.

Introdução à estrutura da unidade e características de desempenho - outros acessórios

Base

A base é feita de chapa de alta resistência ou soldada integralmente com aço de canal, e a base é de alta resistência e resistente à corrosão.
A altura da base é ≥80mm. A altura da base pode ser personalizada de acordo com a altura do selo d'água e os requisitos reais de altura da fundação do projeto.
A parte central da base é projetada com um layout vertical e horizontal com base nos requisitos de suporte de carga dos componentes internos na superfície inferior. É benéfico para a sustentação uniforme da carga da base e do solo de instalação, melhora a resistência estrutural geral da unidade, garante a planura e a manutenção segura da unidade e ajuda a reduzir a vibração da unidade.
Todas as bases são equipadas com furos de elevação e furos de instalação (furos de conexão) para facilitar a elevação e o posicionamento das unidades no local.

Sistema de redução de vibração

O sistema de redução de vibração da suspensão independente faz com que o ventilador e o motor funcionem mais silenciosamente, reduzindo o ruído e a perda de energia causados por perturbações do ar.
O amortecedor combinado fechado com função de autotravamento combina as vantagens de amortecimento, redução de vibração de ar e mola, com uma eficiência de redução de vibração de mais de 95%.
Uma base integral suporta o ventilador e o motor, e diferentes modelos e quantidades de amortecedores são configurados de acordo com a distribuição de carga de cada parte. Evita vibração, vibração reversa e ressonância, fazendo com que o ventilador e o motor funcionem de forma mais suave e confortável
Juntas flexíveis são usadas para isolar o ventilador da caixa para evitar a transmissão de vibração, e os materiais das juntas atendem aos requisitos de proteção contra incêndio.

Válvula de controle de volume de ar

Tipo: Válvula reguladora multifolhas bipartida fechada, com modos de regulação manual, elétrica e manual/elétrica integrada disponíveis
Material: Chapa galvanizada e liga de alumínio estão disponíveis.
Características: A transmissão da engrenagem está linearmente relacionada ao ângulo de abertura da lâmina, H=0,035, e as características de regulagem da válvula são ideais.
Aplicação: Usado para regulação e controle manual ou automático da organização do fluxo de ar, distribuição, estrangulamento e desvio.

Acessórios da unidade

Janela de isolamento transparente de camada dupla, luz de inspeção de segurança 24VLED, interruptor de segurança da porta de inspeção, vedação de água, gabinete de controle de partida, defletor de água, manômetro diferencial, interruptor de pressão diferencial, válvula de água, atuador de válvula de água, atuador de válvula de ar, etc.
