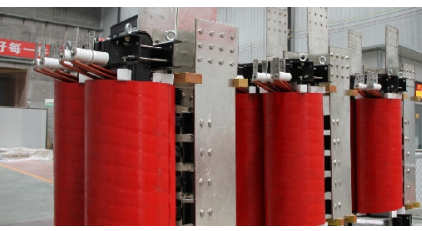

Los métodos de enfriamiento de transformadores de tipo seco se dividen en refrigeración con aire en convección natural (AN) y refrigeración con aire en convección forzado (AF).
Cuando se utiliza refrigeración con aire en convección natural (AN), el transformador puede producir continuamente el 100% de la capacidad nominal en condiciones de uso normales especificadas en la norma.
Durante el refrigeración con aire en convección forzado (AF), en las condiciones de uso normales estipuladas en la norma, la capacidad de salida del transformador se puede aumentar en un 50%. Es adecuado para diversas operaciones de sobrecarga de emergencia o sobrecarga intermitente debido al gran aumento en la pérdida de carga, y voltaje de impedancia, no se recomienda el funcionamiento con sobrecarga continua a largo plazo con refrigeración por aire (AF).
Para transformadores enfriados por aire natural (AN) y enfriados por aire forzado (AF), es necesario garantizar que la sala del transformador tenga una buena capacidad de ventilación. Cuando el transformador se instala en un sótano u otro ambiente con poca capacidad de ventilación, se genera calor. Se debe agregar un dispositivo de ventilación de disipación y el volumen de ventilación es Cada pérdida de 1 kW (P0+PK) requiere una selección de volumen de aire (2-4 m*/min).

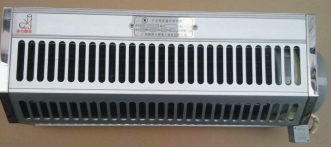

En comparación con el sistema tradicional de ventilador centralizado más conductos de aire, las ventajas sobresalientes del nuevo sistema de enfriamiento de aire con ventilador de cortina son: buen efecto de enfriamiento uniforme, bajo nivel de ruido, pequeño espacio ocupado y no excede las dimensiones externas del cuerpo del transformador.
Sistema de control de temperatura y de visualización de temperatura.
La operación segura y la vida útil de los transformadores secos dependen en gran medida de la seguridad y confiabilidad del devanado aislante del transformador. Cuando la temperatura del devanado excede la temperatura de tolerancia del aislamiento, el aislamiento se destruye, que es una de las razones principales del transformador no puede funcionar normalmente. El sistema de control de temperatura mide la señal de temperatura a través del termistor P1100 integrado en el devanado de bajo voltaje, controla el funcionamiento del ventilador de enfriamiento de acuerdo con la temperatura del devanado y emite una alarma de sobretemperatura hasta que se activa una señal de disparo por sobretemperatura, protegiendo así el transformador y hacerlo funcionar de forma segura y confiable. Cuando se utiliza refrigeración por aire natural (AN), una caja de control de temperatura tipo I es opcional. Sus funciones son:
Alarma cuando la temperatura del devanado supera los 120 ℃: señal de disparo de salida cuando 150 ℃. La caja de control de temperatura tipo II está configurada para enfriamiento por aire forzado (AF). Su función (valor de configuración de fábrica): cuando la temperatura del devanado es superior a 100 ℃ (ajustable), el sistema inicia automáticamente el enfriamiento del ventilador cuando la temperatura cae por debajo de 80 ℃; (ajustable) Cuando la temperatura continúa aumentando, emitirá una señal de alarma de sobretemperatura cuando sea superior a 120°C (ajustable) cuando sea superior a 150°C (ajustable), emitirá una temperatura excesiva; señal de disparo al sistema de protección secundario.
El sistema de visualización de temperatura puede mostrar visualmente la temperatura de cada devanado de fase y también puede equiparse con una interfaz de computadora para realizar un monitoreo remoto de la temperatura.
La caja de control de temperatura y el indicador de temperatura se pueden instalar a una cierta distancia del transformador. Las longitudes de los cables del elemento de medición de temperatura (1 mm2) son:
Cable de la caja de control de temperatura: <100 m
Cable del termómetro: <10 m (sistema de dos cables)
<100m (sistema de tres hilos con compensación)
